摘 要 本文主要通過自由淹沒射流理論研究除塵器設計的相關課題。
關鍵詞 自由射流 噴管 擴張角
1 自由淹沒射流的基本流動特性
一股速度很大的流動射入周圍流體時所形成的流動，稱之為射流。射流周圍的流體本身具有速度時稱為伴隨射流，當周圍流體處于靜止?fàn)顟B(tài)時，則稱為自由射流。射流將一部分動量傳遞給帶入的流體，因而射流的速度逐漸降低。最后射流的動量全部消失在空間流體中，射流也在靜止流體中淹沒了，所以又稱它為自由淹沒射流。
射流一般分為初始段和基本段兩部分。圖1所示為自由射流的結構示意圖。
假定流體以超過臨界速度的初速度U0均勻地從噴管出口流出，在流動中由于周圍流體的不斷摻入，射流的寬度逐漸增大，而在射流中還保持射流初速U0的區域（稱為射流核心區）則逐漸縮小。在離開噴管出口一定距離以后，保持初速U0的射流核心區就消失了。射流核心區完全消失的橫截面稱為轉折截面。在噴管出口與轉折截面之間的射流段稱為初始段，射流核心區就在初始段中。在轉折截面以后的射流段稱為基本段，在基本段中軸向流速逐漸減小，最后到零。射流與靜止流體的交界面（流速為零）稱為外邊界面，軸向流速還保持初速U0的邊界面（射流核心區的邊界面）稱為內邊界面。在內、外邊界面之間的區域稱為射流邊界層，在轉折截面以后整個射流都變成射流邊界層。射流外邊界現的交點O稱為射流極點，它的位置在噴管內。外邊界線之間的夾角θ稱為射流極角，也稱為射流擴散角。

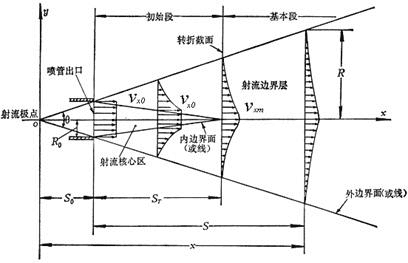

圖1 自由射流的結構示意圖
剪切射流符合邊界層的特點：射流邊界層的寬度小于射流的長度，即橫向尺度遠小于縱向尺度；在射流邊界層的任何橫截面上，橫向速度遠小于縱向速度；沿射流邊界層橫截面上的壓強是近似不變的，又由于周圍靜止流體內的壓強各處都相等，所以可以認為，整個射流區內的壓強都是一樣的；射流邊界層的內、外邊界線都是直線。
根據自由淹沒射流理論，圓形截面軸向?qū)ΨQ射流有以下特征：
轉折截面上射流寬度等于噴管出口直徑的3.28倍。
射流擴散角θ為270－30030＇
射出能力Um＝U0*0.966/（α*S/R0+0.294） α=0.07-0.08
2 自由淹沒射流理論在脈沖噴吹設計中的應用
脈沖噴吹濾袋除塵器在設計過程中，常常涉及噴管設計。噴管設計主要包括噴管形式、噴口大小、噴口高度。
噴管外表形式多種多樣，究其根本只有兩種：收縮噴管、縮放噴管。收縮噴管的流通截面是逐漸縮小的，流通截面不變的噴管本質上也屬于收縮噴管。縮放噴管的流通截面是先縮小后擴大。縮放噴管也稱拉伐爾噴管。亞音速氣流在收縮噴管內膨脹加速，不可能得到超音速流動。要得到超音速流動，必須在漸縮漸擴形的拉伐爾噴管內才能得到超音速流動。
由于當前脈沖濾袋除塵領域并未涉及超音速噴吹清灰，下面僅以收縮噴管為例進行研究。
高速壓縮空氣通過噴管對濾袋進行噴吹清灰，其速度可以達到接近臨界音速。臨界音速不是一個定值，與溫度有關。在0℃時，空氣的臨界音速為302m/s。也就是說，在普通噴管的噴口0℃時最大速度為接近302m/s。而濾袋上口凈氣流出速度一般不大于5m/s，相對于噴吹氣流可以暫時忽略。這樣，可以利用自由淹沒射流理論對噴管高度進行計算。
以φ160濾袋（籠口φ150）、噴口φ20，φ130濾袋（籠口φ120）噴口φ10為例如圖２說明：
圖２ φ160和φ130濾袋噴射情況
由射流擴散角θ為270－30030＇，很容易計算出籠口φ150、噴口φ20時的噴吹高度在238.4-275.3之間。理論上，如果高于此高度，即有部分空氣吹到多孔板外面造成浪費。如果低于此高度，可能會造成濾袋頂部清灰不利。在實踐應用當中，因為噴管安裝偏離等其它方面原因，實際高度一般會略低于此高度。同理，可以計算出籠口φ120、噴口φ10時的噴吹高度在201.7-231.6之間。
根據公式Um＝U0*0.966/（α*S/R0+0.294），可以計算袋口噴吹氣流的理論速度：
表1 袋口噴吹氣流的理論速度
|
條件：噴口速度接近302 m/s |
袋口氣流速度（m/s） |
|
籠口φ150、噴口φ20、噴吹高度230 |
約144.5 |
|
籠口φ120、噴口φ10、噴吹高度200 |
約88.5 |
因為受到袋口凈氣上升速度影響，實際速度要略小于理論計算速度。
噴吹氣體進入濾袋以后，氣體受到濾袋周壁的約束，不能繼續擴散，所以不再適用于自由淹沒射流理論進行研究。
3 自由淹沒射流理論在直通式濾袋除塵器進風口設計中的分析研究
在直通式濾袋除塵器設計時，進風口后濾袋迎風面受風速度要求嚴格，如果不能得到有效控制，很容易吹損濾袋。利用自由淹沒射流理論同樣可以分析進風口相關部位的風速結構。
以φ1000進風管道為例進行分析。如圖３，進風管道連接喇叭形進風口。
圖３ 進風管喇叭形連接
氣流以管道風速U0均勻地從管口（A）流出，進入喇叭口(擴張角θ)。由于流通面積不斷擴大，在流動中周圍流體不斷摻入，射流的寬度逐漸增大，而在射流中還保持射流初速U0的區域則逐漸縮小。在離開噴管出口一定距離（4181.5）以后，保持初速U0的射流核心區就消失了。
現在討論兩種情況，喇叭口擴張角θ>30.50時（不是定值，介于27-30.50之間，為簡化分析以30.50為例，下同），如上圖所示。由于周圍流體要不斷摻入，而喇叭周壁阻擋了上下兩個方向上的氣流，所以只能由喇叭后端補充，從而在喇叭口周圍形成渦流，產生能量損失。如圖，E區為渦流區，速度為負值；F區流速介于零到管道風速之間；G區流速與管道風速相同。
由上分析可知，在喇叭口末端的流速，是不均勻的，單純用流量除以截面積所得理論平均流速并無實踐意義。要想得到均勻的流體速度，有兩個措施：一是將喇叭口做長，可以得到相對均勻設計流速。這種措施在實踐中也有應用，并非運用于直通式袋除塵器。另一種措施是加均風板，用外力減弱流體前進速度，強制補充渦流區，這種措施已經得到廣泛應用。
另一種情況是當喇叭口擴張角θ<30.50時，射流自動充滿喇叭空間，周圍靜止流體由于受到喇叭周壁的阻擋，不會有流體摻入，所以沒有渦流。這種情況不再屬于自由淹沒射流理論的研究范圍，而屬于亞音速擴壓管研究的范圍，其特征是隨著氣流的截面積增大，流速減小，壓力增大。其均風效果更有效。
所以說，在不設均風板時，喇叭口的擴張角如果高于300，是不科學的。
自由淹沒射流理論在其它地方也可以應用，譬如可以對濾袋出口的凈氣流速進行分析，分析某高度點的氣體速度，可以為凈氣室的高度設計提供理論依據。在除塵系統設計中，也有一些地方可以利用該理論進行分析研究。
